Montážní návod pro komůrkový polykarbonát

Správná instalace polykarbonátových desek je klíčová pro jejich dlouhou životnost, funkčnost a zachování záruky. Tento návod vás provede montáží krok za krokem – od přípravy materiálu až po finální údržbu.

1. Přípravné práce a manipulace

Skladování desek

• Interiér: Polykarbonátové desky skladujte ideálně v uzavřených a suchých prostorách.
• Exteriér: V případě nutnosti venkovního skladování desky kompletně přikryjte bílou PE fólií. Nikdy je nenechávejte na přímém slunci s průhlednou fólií, mohl by vzniknout skleníkový efekt, který fólii k desce natrvalo připeče.
• Ochrana komůrek: Otevřené konce komůrek ihned provizorně uzavřete, aby dovnitř nevnikal prach, hmyz a nečistoty. Pokud jste si u nás nechali desky naformátovat, odcházejí z našeho skladu již bezpečně zalepené.

Řezání a úprava rozměrů

• Desky zpracovávejte včetně ochranné fólie. Po jejím stržení je deska náchylná na poškrábání, vzniká dočasný elektrostatický náboj a navíc po odstranění nápisů nepoznáte, která strana je chráněna proti UV záření. Pokud nemáte desky s 2UV filtrem.
• Nástroje pro řezání:
  • Pro desky do tloušťky 10 mm stačí ostrý montážní nůž (řez je čistý a nevznikají piliny).
  • Pro silnější desky použijte vysokootáčkovou pilu (do 4500 ot./min) s vícezubým kotoučem na plasty. Vždy doporučujeme pracovat s vodicí lištou.
• Správný řez: Pokud desky zužujete na šířku, veďte řez maximálně 3 mm od vnitřní stěny komůrky. V opačném případě hrozí deformace desky při utahování horní lišty a vznik netěsností.
• Čištění pilin: Pokud do komůrek vniknou piliny, snadno je vyfoukejte stlačeným vzduchem (kompresorem nebo výfukovou stranou vysavače). Pomoci může i opatrné poklepání otevřenou hranou desky o čistou zem.

Spodní nosná konstrukce

• Materiál: Konstrukce může být vyrobena ze dřeva, oceli i hliníku. Podélné i příčné nosníky musí tvořit dokonalou rovinu, aby byla polykarbonátová deska podložená po všech čtyřech stranách.
• Minimální sklon: Sklon střechy musí činit minimálně 5° (90 mm/m). Tento sklon je nezbytný pro plynulý odtok dešťové vody, spolehlivost těsnění a fungování samočisticího efektu desek.
• Šířka nosníků: Podélné nosníky musí mít kvůli správné montáži šířku minimálně:
  • 60 mm pro desky do tloušťky 8 mm.
  • 60 – 80 mm pro desky od tloušťky 10 mm.
• Rozteče a plánování: Standardní šíře polykarbonátových desek je 2,1 metru a délka 6 metrů. Při návrhu spodní konstrukce doporučujeme z těchto rozměrů přímo vycházet.
• Zatížení sněhem a větrem: Vzdálenost příčných podpěr (které brání prohýbání desek) se liší podle tloušťky materiálu a sněhové oblasti. Vždy se řiďte zátěžovými grafy pro konkrétní tloušťku. Orientačně:
  • Pro tloušťku 10 mm: cca 1 metry.
  • Pro tloušťku 16 mm: cca 1,5 metry.

⚠️ DŮLEŽITÉ UPOZORNĚNÍ: Pro instalaci polykarbonátu doporučujeme najmout odbornou firmu s odpovídajícím oprávněním a proškolením. Při montáži svépomocí hrozí riziko zamítnutí případné reklamace z důvodu neodborné montáže.

2. Instalace a montáž

Orientace desky a směr komůrek

• UV strana: Polykarbonátové desky mají jednostrannou nebo oboustranou povrchovou úpravu proti UV záření. Tato strana je na ochranné fólii zřetelně označena nápisy a potiskem. Deska musí být instalována vždy tímto potiskem směrem ven (proti slunci)!
• Směr komůrek: Komůrky musí běžet vždy po směru toku vody (po spádu střechy), nikdy ne vodorovně.
• Pohyb po deskách: Desky nejsou v žádném případě pochozí. Pokud na ně musíte během montáže stoupnout, použijte široké podložené prkno, které bezpečně roznese vaši váhu.

Těsnění, dilatace a kotvení

1. Spodní izolace: Na všechny kontaktní plochy nosné konstrukce nalepte kompatibilní spodní těsnění (pryž).
2. Řešení tepelné roztažnosti (dilatace): Polykarbonát pracováním na slunci mění své rozměry (až 3 mm na 1 metr ve všech směrech). Proto se používá systém beztmelého zasklívání.
3. Spojování desek: Mezi jednotlivými deskami vynechte dilatační mezeru 15 mm. Tuto mezeru překryjte hliníkovou přítlačnou lištou s pryžovým těsněním z obou stran. Lišty lze použít buď pouze v místě spojů, nebo na každém svislém nosníku. Z pohledové strany můžete hliníkovou lištu doplnit o estetickou nacvakávací krytku.
4. Spojovací materiál: K fixaci používejte nerezové šrouby s pryžovou podložkou, přítlačné terčíky (přítlačné terče / nylonové podložky) s minimálním průměrem 50 mm (kvůli tlaku větru). Vzdálenost mezi šrouby by neměla přesáhnout 500 mm.
5. Vrtání otvorů: Do desek je nutné předvrtat otvory o 2 až 3 mm větší, než je průměr použitého šroubu (např. pro šroub 4,5 mm vrtejte otvor 6-7 mm). Tím umožníte desce bezpečně dilatovat. Používejte běžné ocelové vrtáky. Nepoužívejte žádné řezné oleje ani chladicí emulze.
6. Zákaz lepení: Komůrkové polykarbonátové desky nikdy nespojujte vzájemným lepením.

Uzavírání komůrek a tmelení

• Kondenzace: Vznik vodní páry a kondenzátu uvnitř komůrek je přirozený fyzikální jev a nelze mu zcela zabránit. Správný sklon střechy a utěsnění hran však pomáhá vlhkost odvádět.
• Ochrana hran: Horní i spodní otevřenou hranu desek zalepte speciální ventilační páskou, která propouští vlhkost ven, ale nepustí nečistoty dovnitř.
• Ukončovací profily: Na takto zalepené hrany nasaďte z horní i spodní strany ukončovací U profil (buď polykarbonátový čirý, nebo hliníkový v eloxu).
• Tmelení: V místech, kde předpokládáte riziko zatékání, spoj dotěsněte. Používejte výhradně silikonové tmely kompatibilní s polykarbonátem (na kartuši musí být výslovně uvedeno např. Silikon Neutral). Zabraňte tomu, aby se výpary z tmelu dostaly do komůrek.

PŘÍKLAD SPRÁVNÉHO UZAVŘENÍ HRANY:[ Polykarbonátová deska ] ➔ [ Ventilační páska ] ➔ [ Ukončovací U-profil ] ➔ [ Silikon neutral (v místě spoje) ]

Dokončení montáže

• Okamžité stržení fólie: Ihned po dokončení montáže sejměte z desek veškeré zbytky ochranné fólie. Vlivem slunečního záření a vlhkosti fólie rychle křehne a degraduje (zteří), což by její pozdější odstranění učinilo prakticky nemožným.

3. Specifické vlastnosti a ohýbání

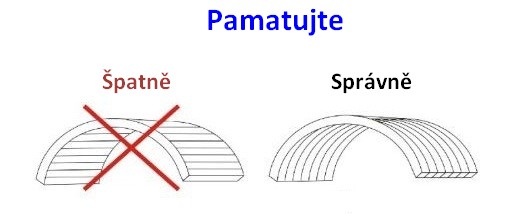

• Obloukové prosklení: Polykarbonát je velmi houževnatý a snadno zkopíruje tvar spodní konstrukce (např. skružené ocelové nosníky). Desky se však smí ohýbat výhradně po směru dutinek (komůrek)! Ohýbání přes rýhy komůrek je nepřípustné a desku zničí. Tvar konstrukce pak kopírují i naše hliníkové spojovací a krycí lišty.
• Tepelné tváření: Dutinkové polykarbonátové desky není možné upravovat ani ohýbat pomocí tepelného tváření.

4. Čištění a údržba polykarbonátu

Aby si desky zachovaly maximální světelnou propustnost a skvělý vzhled, čistěte je podle následujících pravidel:

• Doporučený postup: Používejte vlažnou vodu, slabý roztok mýdla nebo běžného saponátu, tlakovou vodu (wapku) a výhradně měkké hadříky nebo hladké houby.
• Čemu se vyhnout: Nikdy nepoužívejte gumové stěrky na okna, drátěnky ani hrubé houby – hrozí trvalé poškrábání povrchu desky.
• Zakázaná chemie: Použití jakýchkoliv rozpouštědel, ředidel a jiných agresivních chemických prostředků je absolutně nevhodné. Nečistoty z povrchu nikdy neseškrabávejte žiletkami, noži ani jinými ostrými předměty.
